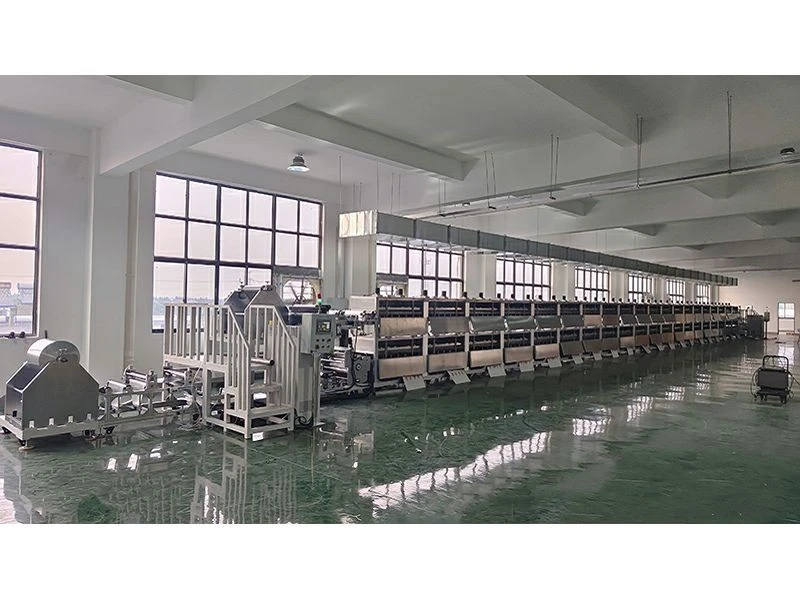

دستگاه پوشش باتری
معرفی محصول:
مورد: دستگاه پوشش باتری
سرعت پوشش: 15 متر در دقیقه (قابل سفارشی سازی)
کابینت گرمایشی: 1. 5متر/هر
ابعاد: L 40000 mm x W 800 mm x H 2000 mm
همه داده ها را می توان سفارشی کرد
OEM پذیرفته شده است، برچسب، برچسب، آرم شما
معرفی محصول
معرفی محصول
این دستگاه پوشش باتری در فرآیند پوشش ورق های الکترود مثبت و منفی باتری های لیتیومی استفاده می شود. این طرح از سه-طراحی اصلی انتقال غلتکی، متشکل از یک تیغه اندازهگیری، غلتک پوشش و غلتک لاستیکی، استفاده میکند که فرآیندهای پوشش مداوم و متناوب را ممکن میسازد. این تجهیزات همچنین برای فرآیندهای پوشش دهی با سایر انواع دوغاب و بستر مناسب است. این برای خطوط تولید آزمایشگاهی یا نمونه برای اکتشاف فرآیند محصولات ایده آل است.
ویژگی های محصول
1. مجموعه ای از محصولات، با روش های پوشش قابل انتخاب، روش های خشک کردن، و ماژول های کاربردی برای رفع نیازهای خاص.
2. پنجره پوشش عریض، قابل انطباق با سناریوهای مختلف پوشش، مخصوصاً برای-تحقیق و توسعه مراحل اولیه و تولید{2}}دسته ای کوچک.
3. قابلیت پوشش مداوم و متناوب با دقت پوشش بالا.
4. کنترل کشش بستر، که امکان تغذیه نوار با کشش کم و تغذیه نوار پایدار را فراهم می کند.
5. کنترل PLC و عملیات HMI، راحت و آسان برای استفاده.
6. اندازه جمع و جور و طراحی آسان--.
7. کوره خشک کن هوای گرم استاندارد با خروجی هوای یک طرفه برای اثر خشک کردن عالی.
8. فر خشک کن مادون قرمز اختیاری است.
9. درمان UV اختیاری است.
10. عملکرد صاف کردن اختیاری است.
11. عملکرد درمان کرونا اختیاری است.
12. تابع حذف الکتریسیته ساکن اختیاری است.
بررسی اجمالی تجهیزات
1. این دستگاه پوشش باتری سرعت سیم پیچ و باز شدن را با تغییر موقعیت غلتک های کششی کنترل می کند و از سرعت خطی چرخشی غلطک های لاستیکی به عنوان سرعت محرک اولیه برای کنترل تغذیه بستر استفاده می کند.
2. این تجهیزات ضخامت پوشش را با تنظیم فاصله بین تیغه دکتر اندازه گیری و غلتک پوشش کنترل می کند. لایه پوشش از طریق چرخش معکوس بین غلتک پوشش و غلتک پشتی به طور کامل به سطح زیرلایه منتقل می شود. ضخامت پوشش روی سطح زیرلایه با تنظیم نسبت سرعت بین غلتک پوشش و غلتک پشتی کنترل می شود.
3. پس از پوشش یک-روکش، یک روکش یک طرفه معکوس را می توان روی رول پوشش داده شده اعمال کرد تا پوشش دو طرفه-به دست آید.
4. پوشش متناوب و پیوسته را می توان با کنترل حرکت رو به جلو و عقب غلتک های لاستیکی به دست آورد.
5. محفظه خشک کن از گرمایش الکتریکی یا اشعه مادون قرمز برای گرم کردن و خشک کردن قسمت جلوی بستر استفاده می کند. حلال از طریق تهویه اگزوز خارج می شود.
پارامترها
|
منبع تغذیه |
AC: 380V±10% فرکانس: 50Hz توان کل: 220 کیلووات |
|
|
فشار هوا |
0. 5-0. 8هوای فشرده مگاپاسکال |
|
|
نوع پوشش |
پوشش مداوم |
|
|
مواد قابل اجرا |
دوغابهای مبتنی بر روغن کاتد-(لیتیوم اکسید کبالت، لیتیوم فسفات آهن، اکسید لیتیوم منگنز، مواد سهگانه)، دوغابهای مبتنی بر آب آند- (آندهای مبتنی بر گرافیت، سیلیکون{2}})، مواد دارویی ابرخازنها، مواد دارویی ترکیبی و غیره |
|
|
راهنمای عرض وب غلتکی |
استاندارد: 550 میلی متر (قابل تنظیم) |
|
|
عرض بستر |
حداکثر{0}} میلیمتر (قابل تنظیم) |
|
|
عرض پوشش |
490 میلی متر، قابل تنظیم از طریق بافل (قابل تنظیم) |
|
|
سرعت مکانیکی |
18 متر در دقیقه |
|
|
سرعت پوشش |
حداکثر . 15 متر در دقیقه (قابل تنظیم؛ معمولاً 65 تا 75 درصد حداکثر سرعت مکانیکی) |
|
|
ضخامت پوشش |
پوشش پیوسته تکی-ضخامت جانبی: 50 میکرومتر (تعیین شده توسط دوغاب؛ به مشخصات مواد مراجعه کنید) |
|
|
دقت ضخامت: کمتر یا مساوی ± 3 میکرومتر (به استثنای مناطق ناهنجاری لبه) |
||
|
تنظیم اسکراپر |
تنظیم دستی/خودکار، وضوح نمایشگر: 1 میکرومتر |
|
|
وزن پایه پوشش |
کمتر یا مساوی ± 1. 5% (از جمله بستر، به استثنای مناطق لبه غیرعادی) |
|
|
طول پوشش |
طول حاشیه: 5-8 میلیمتر، دقت: ±0. 5 میلیمتر (بر اساس شرایط زیرلایه سفارشی شده است). |
|
|
در هر دو طرف تراز کنید |
±0. 5میلی متر (در جهت طول) |
|
|
ظرفیت قیف |
تقریباً{0}} L (سفارشی) |
|
|
قطر چوب پشت- |
Φ320 میلی متر، خروجی غلتک کمتر یا مساوی 3 میکرومتر (قابل تنظیم) |
|
|
قطر غلتک لاستیکی |
Ø 20 میلی متر (سفارشی) |
|
|
قطر اسکراپر |
Ø80 میلی متر (قابل تنظیم) |
|
|
فر خشک کن |
طول بخش: 1. 5 متر; مجموع: 40 بخش (سفارشی). |
|
|
روش گرمایش |
گرمایش PTC؛ 5-7 کیلو وات در هر بخش کوره. |
|
|
دمای خشک کردن |
حداکثر. 80-160 درجه (قابل تنظیم) |
|
|
تهویه اگزوز |
فن سانتریفیوژ، جریان هوا: 570 m³/h (قابل تنظیم) |
|
|
کنترل تنش |
5-40N |
|
|
قطر سیم پیچ و باز کردن |
حداکثر Ф 500 میلی متر (قابل تنظیم) |
|
|
هسته سیم پیچ و باز کردن |
حداکثر Ф76 میلی متر |
|
|
جهت عملیاتی |
در امتداد جهت حرکت فویل، سمت راست سمت عملیاتی است. |
|
|
بعد |
L 40000 mm x W 800 mm x 2000 mm (با توجه به ابعاد واقعی) |
|
|
وزن |
حدود 4000 کیلوگرم (قابل تنظیم) |
|
مزایای محصول
1. بخش تغذیه:دارای سیستم تامین دوغاب، تغذیه و کنترل پایدار است که تولید مداوم را با دقت بالا- تسهیل میکند.
2. بخش گرمایش:دارای یک سیستم گردش هوای گرم است که قادر به دفع حلال های آزاد شده در مرحله تبخیر اولیه است. از ورود مجدد گازهای خروجی به حلقه گردش خون جلوگیری می شود و در نتیجه ایمنی عملیاتی را تضمین می کند.
3. بخش پخت:شامل یک محفظه پخت{0}به سبک تونلی است که با تسمه نقاله تفلون مقاوم در برابر-دمای-مقاوم است. مشتریان میتوانند از گزینههای مختلف گرمایشی-از جمله لولههای گرمایش الکتریکی فولاد ضد زنگ یا لولههای گرمایش کوارتز مادون قرمز دور-انتخاب کنند و از طراحی مدولار چند بخشای متناسب با نیازهای عملیاتی مختلف بهره ببرند. این بخش همچنین دارای مهندسی عالی عایق حرارتی است که به طور موثر طیف گسترده ای از نیازهای فرآیند خاص را برآورده می کند.
4. بخش برش:این دستگاه پوشش باتری مجهز به یک دستگاه برش چند کاره با طراحی حرفهای است که میتواند طیف گستردهای از عملیات را انجام دهد{1}}از لایهبرداری، لمینیت، و برش لبهها تا برش یا برش نهایی. این طراحی یکپارچه استفاده از فضای کف را بهینه میکند، هزینههای نیروی کار را کاهش میدهد و تلفات محصول را که معمولاً با جابجایی دستی و انتقال میانی مرتبط است به حداقل میرساند.
5. سیستم کنترل:دارای یک سیستم کنترل کاملا دیجیتالی است که در آن تمام پارامترهای قابل تنظیم-از جمله تنش، تنظیمات شکاف، سرعت و تعداد تولید-به صورت دیجیتالی نمایش داده میشوند. این امر استقرار رویههای عملیاتی استاندارد (SOP) را تسهیل میکند و اتکای عملیاتی به تجربه اپراتور را کاهش میدهد.
